LAB 04 / 10 厚度與折射率

液體折射率之干涉量測

以 Jamin 干涉儀與比色皿觀察液體折射率相關的干涉變化;參考液體與樣品條件仍待技術窗口確認。

摘要依現有名稱與設備資料整理;實驗表現與量測條件請以實際配置及技術確認為準。

詢問此套件 觀看實驗影片

LAB 04|液體折射率之干涉量測

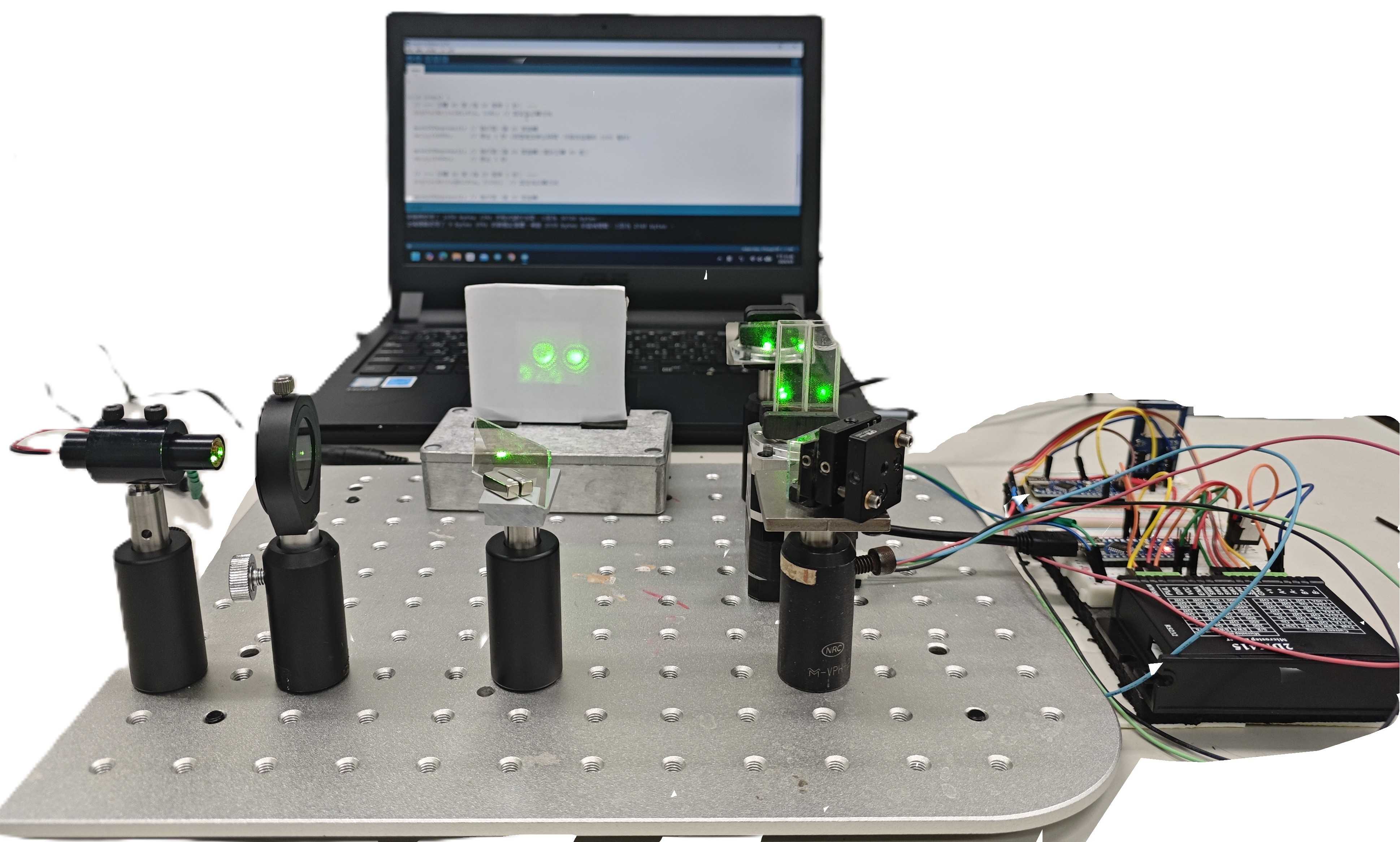

光通光電 LAB4 液體折射率之干涉量測 實驗用光學平台與設備實拍照片

實驗操作影像

液體折射率之干涉量測

約 1:27

設備組成

實驗套件規格資訊

組件規格說明
光源DPSS雷射(532 nm)
干涉儀改良式Jamin干涉儀
樣品池內徑 2 mm 比色皿
參考液體空氣(n=1.0023)/ 去離子水
待測液體純水 / 酒精
旋轉控制步進馬達 + Arduino
信號檢測光敏電阻 + 差動放大電路
數據處理Arduino條紋計數器 + MATLAB分析

規格內容依現有資料呈現,單位與條件尚待技術窗口校對;此處不代表量測精度或性能保證。
